Контур заземлення в три точки 13,5 м Leo Lightman

Опис

Контур заземлення в три точки — це один із найефективніших типів захисного заземлення, який застосовується як у побутових, так і в промислових електроустановках. Така система забезпечує стабільну і безпечну роботу електрообладнання навіть в умовах високих струмів короткого замикання, імпульсних перенапруг або грозових розрядів.

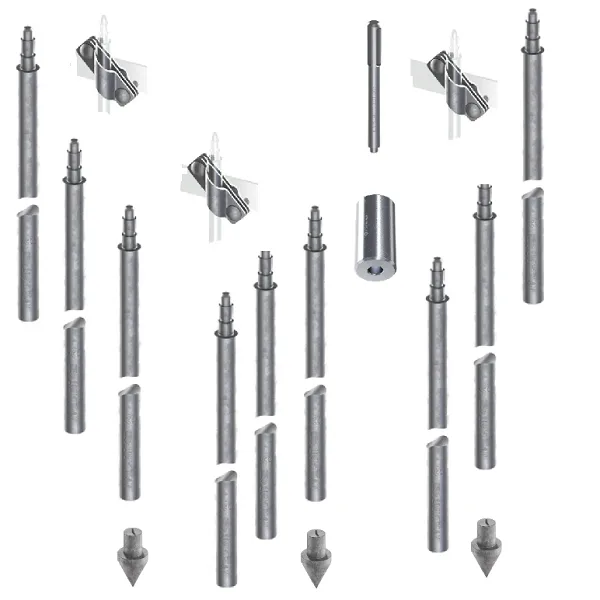

Комплектація контуру заземлення виробництво Україна  в 3 точки:

• Стержень заземлення стандартний ST FT 1,5 м, d 20, довжиною 1,5 м, оцинкована сталь, діаметр заземлювача 20 мм – 9 шт.
• Наконечник оцинкований – 3 шт.
• Насадка SDS-max d20 для вібромолота, яку можна використовувати і для ручного забивання кувалдою чи відбійним молотком– 1 шт.
• З’єднувач універсальний (стрижень / смуга / катанка) – 3 шт.
• Полоса оцинкована 30х3,5 мм – 9 м.

Що таке контур заземлення в три точки?
Це схема, в якій три вертикальні заземлювачі (електроди) розміщуються в ґрунті на рівних відстанях один від одного, зазвичай у формі рівностороннього трикутника. Стержні з’єднані між собою металевим провідником (смуга оцинкована 30х3,5 мм, 40х4 мм), утворюючи замкнутий контур. До цього контуру під’єднується основна заземлювальна шина або нульовий провід системи TN-C-S чи TN-S.

Технічні параметри трикутного контуру:
– Глибина занурення електродів: від 3 до 6 м (залежно від рівня ґрунтових вод і опору ґрунту).
– Відстань між електродами: не менше ніж довжина одного електрода (зазвичай 3–6 м).
– Матеріали: оцинкована, нержавіюча  або оміднена сталь (d = 20 мм або 16 мм).
– З’єднання: зварювання або болтові клеми.

Переваги заземлення в три точки над одноточковим:
• Низький опір заземлення (<4 Ом) проти високого (5–20 Ом) у одноточкових системах.
• Вища надійність і резервування — система працює навіть при виході з ладу одного електрода.
• Стійкість до сезонних змін ґрунту.
• Краща безпека для людей і обладнання.
• Підходить для серйозних навантажень — житлові та промислові об’єкти.

Чому важливо мати низький опір заземлення?
– Швидке і безпечне відведення струму короткого замикання або блискавки.
– Коректна робота ПЗВ, дифавтоматів.
– Запобігання пошкодженню електроніки.
– Захист людей від ураження струмом.

Монтаж: ключові моменти:
– Аналіз ґрунту (вологість, електропровідність).
– Забивання або буріння стержнів.
– Контроль електричних і механічних з’єднань.
– Вимірювання опору заземлення (приладом або лабораторно).

Висновок:
Контур заземлення в три точки — це оптимальне рішення для об’єктів, де важлива електробезпека, надійність і довговічність. У порівнянні з одноточковими або тимчасовими системами, трикутна схема забезпечує стійкий захист навіть за несприятливих умов.

Компанія Grounding.net.ua пропонує професійне проєктування та монтаж контурів заземлення під ключ: від розрахунку до сертифікованого вимірювання. Ми працюємо по всій Україні (монтаж м. Київ та Київська область) використовуємо якісні матеріали та гарантуємо відповідність ДСТУ та ПУЕ.

Залиште заявку — і наш менеджер зв’яжеться з Вами для безкоштовної консультації.
