Опис

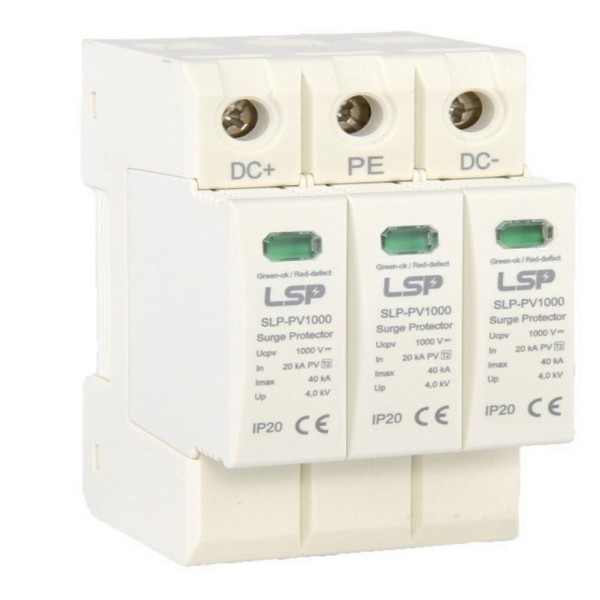

ПЗІП SLP-PV1000 Тип 2 (Клас II), розроблений для захисту обладнання в мережах постійного струму фотоелектричних станцій (ФЕС) від індукованих грозових перенапруг. Встановлюється біля інвертора і при необхідності в стрінговой коробці (щит збору потужності постійного струму).
Застосовується:
1. У всіх випадках, при відсутності на ФЕС блискавкозахисту.
2. На покрівельних ФЕС обладнаних захистом від блискавки з витриманою ізоляційною відстанню (s).
3. На промислових ФЕС обладнаних захистом від блискавки з використанням стрінгових інверторів.
Завдяки високому номіналом стійкості до току короткого замикання дозволяє використовувати дані ПЗІП для захисту, як в приватних домашніх, так і потужних польових СЕС.
Використовується модульна конструкція зі змінними вставками, обладнаними надійними замками стійкими до вібрації і ударів. Виконано на потужних метал оксидних варисторах (MOV).
Мають візуальну індикацію несправності.
ТЕХНІЧНІ ХАРАКТРИСТИКИ:
| Тип | 2 |
| UCPV (DC+) – (DC-) | 1000 В |
| UCPV (DC+/DC-) – PE | 1000 В |
| Клас тестування | Class II |
| LPZ | 1-2 |
| Номінальний розрядний струм, In (8/20 мкс) | 20 кА |
| Максимальний розрядний струм, Imax (8/20 мкс) | 40 кА |
| Захисний рівень по напрузі (DC+) – (DC-), Up | 4000 В |
| Захисний рівень по напрузі (DC+/DC-) – PE, Up | 4000 В |
| Стійкість до струму КЗ, ISCPV | 1000 А |
| Тепловий захист | Так |
| Дистанційні контакти (RC) | Нет |
| Діапазон робочої температури, °C | от -40 до +70 |
| Кількість модулів, ТЕ | 3 |
| Схема ПЗІП DC | Y |
| Індикація робочого стану/несправності | Зеленый – норма / красный – дефект |
| Час спрацювання, tA | < 25 нс |
| Ступінь захисту | IP 20 |
| Перетин провідника min/max, мм.кв. | моножила 1/35; многожильний 1/25 |
| Монтаж | 35 мм DIN рейка |
| Відповідність | ДСТУ EN 61643-11:2015, ДСТУ EN 61643-31:2019, IEC 61643-31:2018, EN 50539-11:2013+A1:2014 |
| Сертифікат | ДСТУ |
| Виконання | Y |
Додаткова інформація
| Вага | 1 кг |
|---|---|
| Розміри | 5 × 5 × 5 см |
| Вид | Внутрішній блискавкозахист |
